本標準規定了在地震作用下單扇門角變形時的開啟性能試驗方法。
本標準適用于采用平面內靜荷載模擬地震作用出現平面內對角變形的單扇門。
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 5823 建筑門窗術語
下列術語和定義適用于本文件。
3.1
平面內位移量 in-plane displacement
上下測量點位移量之差與其距離的比值，減去左右測量點位移量之差與其距離的比值。注：平面內位移量的單位為弧度。
3.2
開啟力 opening force
開啟門扇所需的力。
3.3
開鎖扭矩 unlocking torque value
開啟門鎖所需的扭矩值。
門在逐級施加的平面內靜荷載作用下出現對角變形時，測量門的開啟力和開鎖扭矩。
5.1 試件的制作和安裝應與正常使用情況一致。
5.2 當試件含有玻璃時，應按照生產廠家的技術要求選取適當厚度的玻璃進行試驗，否則應選取相關規范允許的最小厚度的玻璃。
6.1 試驗臺
試驗臺應保證試件安裝的需要，且符合生產廠家的說明書和操作規程的要求，如圖1所示。試驗臺的框架應有足夠的剛度和強度承受試驗過程中作用于其上的力，試驗臺應采用鉸接方式組裝，如圖2和圖3所示。
說明：
1——試驗臺上橫框；
2——鉸接點；
3——導向裝置；
4——試驗臺下橫框；
5——試驗臺豎框；
6——固定試件的裝置；
7——試件；
8——合頁側；
9——門鎖側；
a——見圖2和圖3。
說明：
1——試驗臺上橫框；
2——鉸接點；
3——固定試件的裝置；
4——試驗臺豎框；
5——試件；
a ——焊縫。

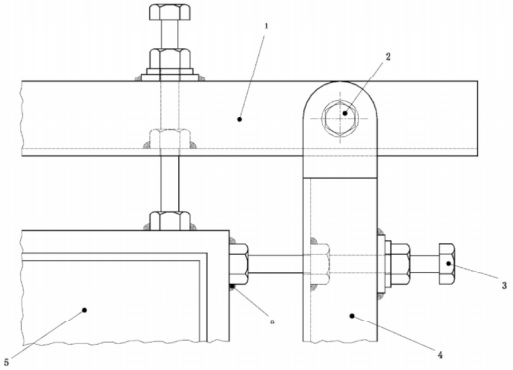

圖2 可靠固定試件的方法之焊接固定示意圖
說明：
1——試驗臺上橫框；
2——鉸接點；
3——固定試件的裝置；
4——試驗臺豎框；
5——鋼板；
6——螺釘；
7——襯板（膠合板）；
8——試件。

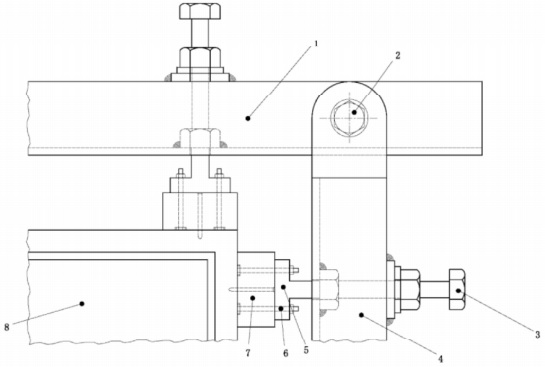

圖3 可靠固定試件的方法之螺釘固定示意圖
6.2 加載裝置
加載裝置對試驗臺施加的平面內靜荷載應能夠使門產生對角變形。該平面內靜荷載可施加于試驗臺的上橫框或下橫框。正向荷載的方向是從門鎖側指向合頁側，負向荷載的方向是從合頁側指向門鎖側。
6.3 位移計
位移計應能測量測點P1、P2的水平位移和測點P3、P、的垂直位移。測點應距離試件外側邊100mm。如圖4所示。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
