發布日期：2022-12-27 08:56 瀏覽次數：
本部分規定了煤質顆粒活性炭強度的測定原理、測定步驟及結果計算等內容。
本部分適用于煤質顆粒活性炭（以下簡稱活性炭）強度的測定。
在規定的條件下，試料置于裝有鋼球的滾筒中，通過滾筒機械轉動，試料被磨損。測定被破壞試料粒度的變化情況，用保留在試驗篩上的試料質量占原試料的質量分數作為試料強度。

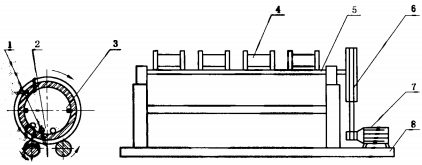

3.1 強度測定儀（見圖1），強度測定儀滾筒轉速為50r/min±2r/min。
1——鋼球；
2——試樣；
3——滾筒縱筋；
4——滾筒；
5——滾軸；
6——傳動輪；
7——電機；
8——底座。
圖1 強度測定儀結構示意圖
3.2 滾筒，內壁應對稱分布兩條縱筋并裝有五個實心鋼球，滾筒及鋼球應符合下列要求：
a）滾筒內徑為80mm±0.2mm；
b）滾筒壁厚為3mm±0.3mm；
c）滾筒端蓋外徑為120mm±0.5mm；
d）滾筒內表面粗糙度為Ra1.6～Ra6.3；
e）滾筒深度為126mm±0.5mm；
f）滾筒內壁筋長為120mm±0.2mm；
g）滾筒內壁筋寬為4mm±0.1mm；
h）滾筒內壁筋高為10mm±0.1mm；
i）鋼球直徑為14.3mm±0.2mm。
3.3 振篩機，轉速280r/min～320 r/min；敲擊140拍/min～160拍/min。
3.4 試驗篩，200×50-x/x方孔，
3.5 天平，感量0.1g。
3.6 計時器，分度值5s。
3.7 電熱恒溫干燥箱，0℃～300℃。
3.8 干燥器，內裝無水氯化鈣或變色硅膠。
3.9 量筒，50mL。
3.10 刷子，普通鬃刷。
4.1 用四分法取約200mL試樣，置于150℃±5℃的電熱恒溫干燥箱中，干燥2h（水分符合產品要求的試樣不需干燥），取出放入干燥器中冷卻備用。
4.2 選用適宜的試驗篩（標稱值不小于2.0mm的柱狀活性炭選用1.0mm的試驗篩，小于2.0mm的柱狀及不規則活性炭選用該產品最小粒度篩層孔徑1/2的試驗篩）在振篩機上，振篩1min，除去粉塵。
5.1 用量筒取50mL經過篩選的試料，在天平上進行稱量，精確至0.1g。
5.2 將稱好的試料置于放有五個鋼球的滾筒內，旋緊滾筒蓋，放在強度測定儀的兩根轉軸上。
5.3 啟動強度測定儀，同時啟動計時器，運轉5min。
5.4 取下滾筒，取出鋼球（不得將試料帶出），將試料移至已選好的試驗篩上。
5.5 開啟振篩機，同時啟動計時器，振篩5min。
5.6 振篩結束后，收集篩層上及嵌在篩孔上的試料，進行稱量，精確至0.1g。
強度以質量分數ω計，數值以％表示，按式（1）計算：
ω =m1/m ……………………………………(1)
式中：
m1——篩層上及嵌在篩孔上試料質量的數值，單位為克（g）；
m——試料質量的數值，單位為克（g）。
7.1 每個樣品做兩份試料的平行測定，結果以算術平均值表示，計算結果精確至整數位。
7.2 兩次測定結果的差值不大于2％。
試驗報告應包括以下幾個方面的內容：
a）試樣編號；
b) 使用的標準；
c) 使用的方法；
d) 試驗項目；
e) 試驗結果；
f) 試驗人員；
g) 試驗日期。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
