發布日期：2022-12-09 19:46 瀏覽次數：
本標準規定了耐火材料化學分析相關的術語和定義、設備、試劑、取樣、試樣質量、灼燒減量的測定、結果計算、試驗結果表示、試驗結果的檢查和采用及試驗報告。
本標準適用于通過濕法、AAS和ICP-AES進行耐火材料制品和原料的化學分析標準的一般要求。
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 4470 火焰發射、原子吸收和原子熒光光譜分析法術語（GB/T 4470-1998，ISO 6955：1982,IDT)
GB/T 6003.1 試驗篩 技術要求和檢驗 第1部分：金屬絲編織網試驗篩（GB/T 6003.1-2012，ISO 3310-1:2000,MOD)
GB/T 8170 數值修約規則與極限數值的表示和判定
GB/T 8322 分子吸收光譜法 術語（GB/T 8322-2008，ISO 6286：1982，NEQ）
GB/T 10325 定形耐火制品驗收抽樣檢驗規則（GB/T 10325-2012，ISO 5022：1979，NEQ）
GB/T 17617 耐火原料和不定形耐火材料 取樣（GB/T 17617-1998，ISO 8656-1：1988，NEQ）
GB/T 18930 耐火材料術語（GB/T 18930-2002，ISO 836：2001，MOD）
GB/T 18930界定的以及下列術語和定義適用于本文件。
3.1
不定形耐火材料干料 dry unshaped refractories
不含液體的不定形耐火材料的顆粒和（或）粉末。
3.2
不定形耐火材料濕料 wet unshaped refractories
含液體的不定形耐火材料的顆粒和（或）粉末。
3.3
鋁硅鋯質耐火材料 alumina-zirconia-silica refractories
化學成分含有氧化鋁（質量分數為1％～80％），氧化鋯（包括氧化鉿）（質量分數為5％～50％）和二氧化硅（質量分數0.1％～45％）的耐火材料。
4.1 光譜儀
4.1.1 原子吸收光譜儀
符合GB/T 4470的要求。
4.1.2 火焰光度計
包括獨立的火焰發射裝置或可在發射模式下使用的原子吸收光譜儀。
4.1.3 電感耦合等離子體原子發射光譜儀
4.1.4 分子吸收光譜儀
符合GB/T 8322標準的要求。
4.1.5 分光光度計
4.2 加熱裝置
4.2.1 加熱器
例如麥克燃燒器、本生燈、酒精燈和電爐盤等。
4.2.2 馬弗爐
使用溫度適合1150℃以上，且能控溫。
4.2.3 沙浴
含有電加熱或燃燒器加熱鐵板，溫度至少能夠達到330℃。
4.2.4 水浴
能夠控溫，電加熱或者燃燒器加熱的水加熱裝置。
4.3 儀器
4.3.1 分析天平
分度值為0.1mg。
4.3.2 磁力攪拌器
具有一個使用聚四氟乙烯樹脂作涂層的攪拌棒或磁力轉子。
4.3.3 濾紙
中速定量濾紙（灰分＜0.01％）。
4.3.4 陽離子交換柱
在一個塑料管（直徑12mm，長200mm）里裝入塑料絨棉（長10mm），一個漏斗固定于塑料管頂部，尖形的洗液出口位于塑料管下端。
取18mL水膨脹強酸型陽離子交換樹脂［含有8％的二乙烯苯（DVB），粒徑75μm～150μm］倒入交換柱。根據塑料絨棉的填充情況調整流速至每分鐘1.0mL～1.5mL。用120mL鹽酸（1＋2）和70mL水沖洗交換柱。陽離子交換柱的示意圖見圖1。

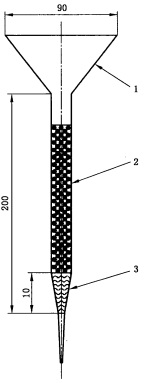

單位為毫米
說明：
1——聚丙烯漏斗；
2——陽離子交換樹脂；
3——聚丙烯絨棉。
圖1 陽離子交換柱示意圖
4.4 鉑金器皿
鉑金或鉑合金材質。
4.4.1 鉑金坩堝
容量是20mL或30mL。
4.4.2 鉑金皿
高度大約是底面直徑的一半，通常使用的容量是75mL或150mL。
4.5 玻璃器皿
4.5.1 滴定管
分度值為0.1mL，最大容量是50mL。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
