1 主題內容與適用范圍

      本標準規定了刮板輸送機用緊鏈器的型式與參數、技術要求、試驗方法與檢驗規則、標志、包裝、運 輸和儲存。

      本標準適用于刮板輸送機、轉載機、刨煤機用緊鏈器（以下稱緊鏈器）。

2 引用標準

      GB 191 包裝儲運圖示標志

      GB 1239.2 冷卷圓柱螺旋壓縮彈簧技術條件

      GB 2828 逐批檢查計數抽樣及抽樣表（適用于連接批的檢查）

      GB 5676 一般工程用鑄造碳鋼

      GB 5763 汽車用制動器襯片

      建標48石棉剎車帶

3 產品型式與參數

3.1 產品型式：

      緊鏈器分為三種型式即閘盤式緊鏈器、閘帶式緊鏈器和棘輪式緊鏈器，見圖1、圖2、圖3。

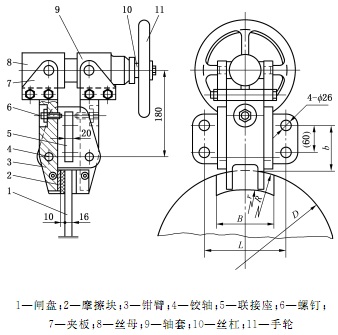

圖1 閘盤緊鏈器

圖2 閘帶緊鏈器

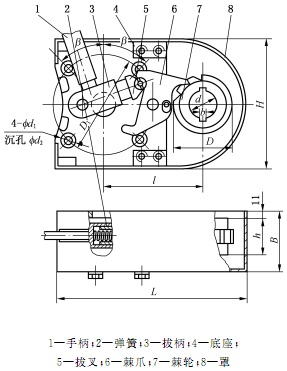

圖3 棘輪緊鏈器

3.2 性能和尺寸參數見表1、表2、表3。

表1 閘盤緊鏈器

      注：①在適用電機功率范圍內盡量選取小直徑閘盤。

             ②帶括號的尺寸盡量不選用。

表2 閘帶緊鏈器

表3 棘輪緊鏈器

4 技術要求

4.1 緊鏈器應符合本標準的要求，并按照經規定程序批準的圖樣和技術文件制造。

4.2 材料：

4.2.1 緊鏈器所使用的材料及外購件應符合國家、行業標準的有關規定，并必須具備合格證或足以證明其合格的文件。

4.2.2 鉗臂用抗拉強度不低于600 N/mm²的材料，也允許用GB 5676中的ZG 270-500或ZG 310-570鑄鋼，不得用鑄鐵件代替。

4.2.3 棘輪、插爪、鉸軸及拉桿應采用抗拉強度不低于600 N/mm²的材料制造。

4.2.4 制動彈簧用機械性能不低于碳素彈簧鋼絲B的材料制造。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
